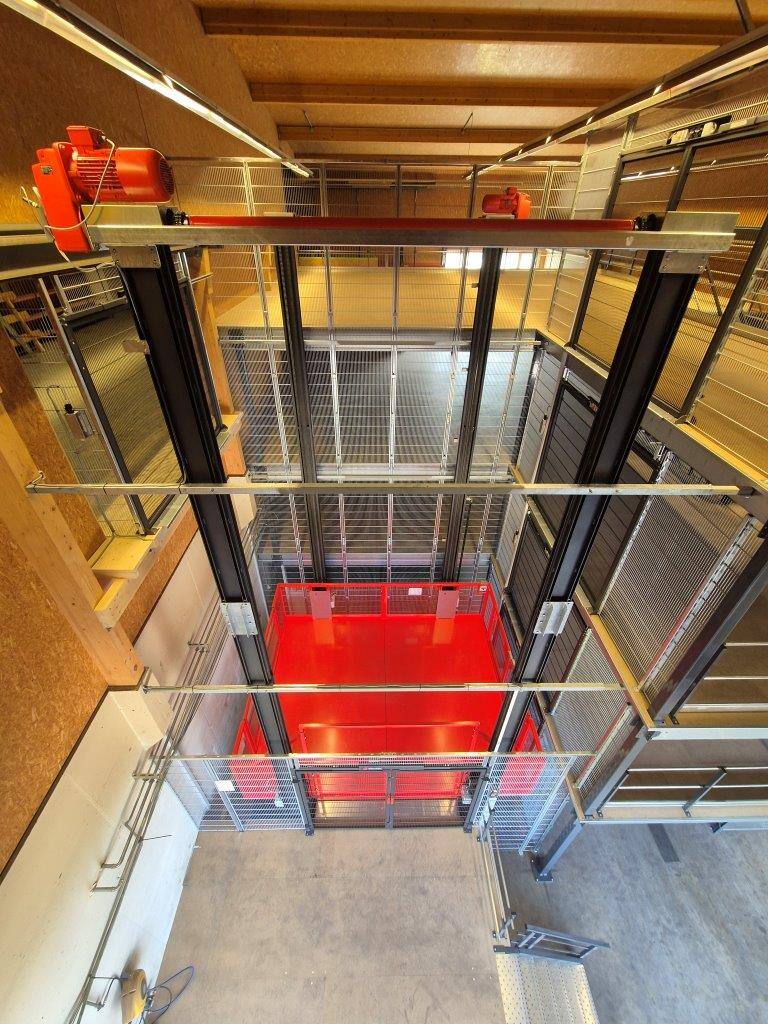

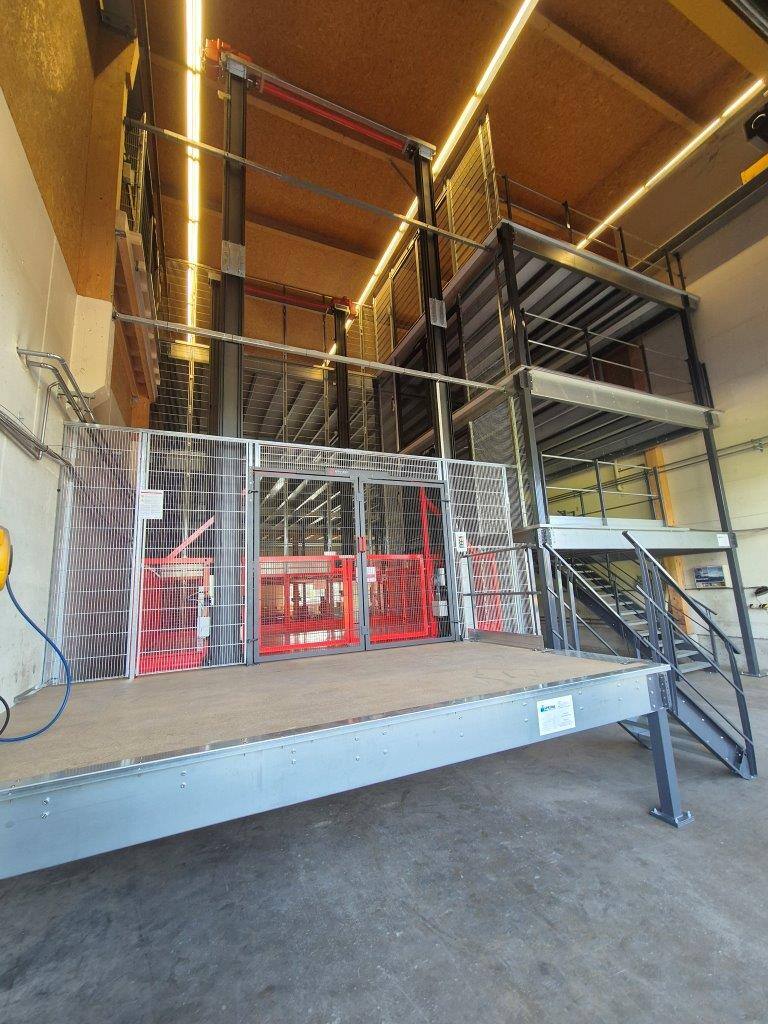

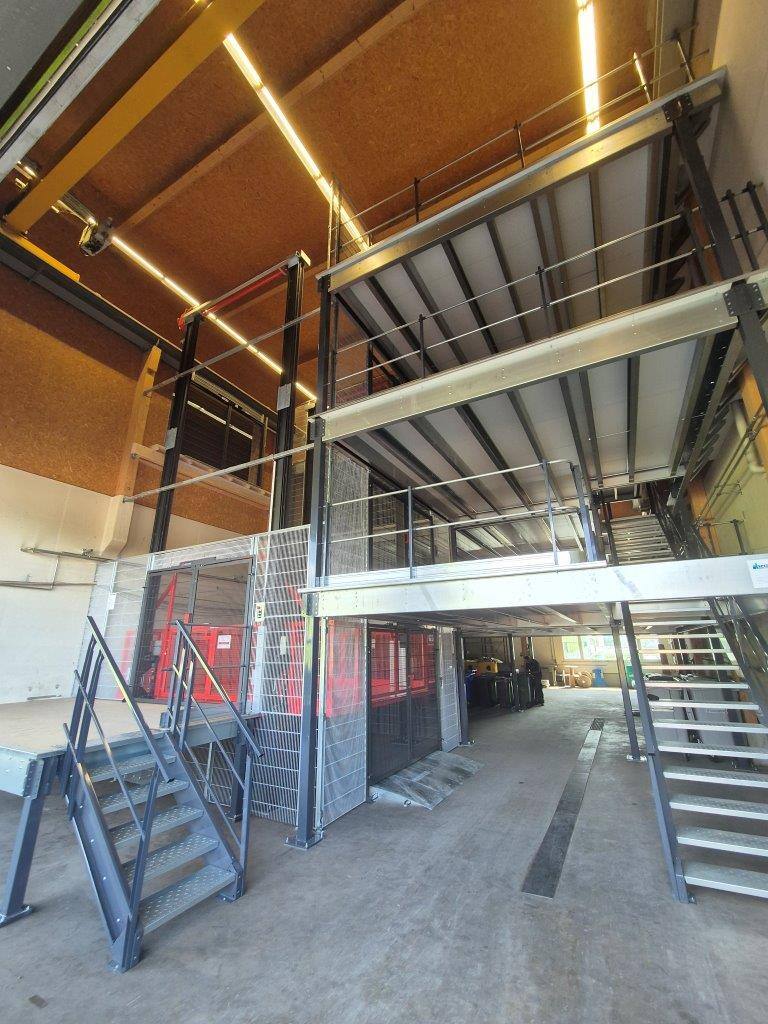

Goederenlift met 4 hefkolommen

Vier hefkolommen voor hoge lasten en efficiënt transport.

4000 kg Lading
12m Hefhoogte
Nominale snelheid 15m/min
Transportkorf individueel
Eén hoofdstijl met aandrijving en één slavestijl per kant
Kan ook buiten worden gebruikt

De QUAD is de krachtige lift met vier kolommen voor het heffen van ladingen tot 4000 kg. De 4 kolommen maken het gebruik van grote kooigebieden mogelijk. De zelfdragende lift is geschikt voor gebruik als tijdelijke opslag.

Ondanks het hoge laadvermogen kan de lift achteraf worden gemonteerd met minimale ingrepen in het gebouw en is hij beperkt tot slechts enkele bevestigingspunten. Met onze bevestigingssets kunnen ook afstanden van meerdere meters worden overbrugd. Installatie is ook mogelijk zonder oprijlaan; de verhoogde vloerkorf vereist alleen een kleine put van 120 mm diep of, als alternatief, een optionele oprijplaat.

Personen mogen de kooi alleen betreden om te laden of te lossen.

Wanneer zware ladingen geladen en gelost worden en de deur van de kooi open is, compenseert het besturingssysteem automatisch hoogteverschillen door de ketting te verlengen.

QUAD A

De liftoplossing voor het transport van auto's.

De QUAD A is de vierpoot liftvariant voor de autosector. De "autolift" maakt autotransporten met een laadvermogen tot 3000 kg mogelijk.

Als optie kan de quad ook buiten worden gebruikt.

industriële Goederenlift 3000kg - 4000kg

goederenlift 4 hefkolommen 3000kg pakhuis

carlift quad a zonder schacht alle maten

carlift 3000kg zonder schacht car elevator

carlift elevatec zelf hebbend zonder schacht

Technische gegevens voor de QUAD goederenlift

Aandrijving
- Nominale snelheid 15m/min
- Duplex kettingaandrijving met 8-voudige veiligheidsfactor volgens EN 81-31
- Vlakke tandwielkast met remmotor, geschikt voor continu bedrijf S1
- Frequentiegeregelde zachte aanloop en stop
- Krachtige tandwieloverbrenging in gesloten tandwielkast met permanente oliesmering
- Aandrijfas met twee kettingwielen per kolom om de duplexkettingen aan te drijven
- Roterende encoder voor permanente functie- en positiebewaking
- Aandrijfmotor 4KW ( 2 x 4KW)
- Hefkolom en slede in de kleur DB703
Transportkorf
- Hoge bodemkorf
  - 90 mm hoge stalen frameconstructie met doorlopende stalen ondersteuning
  - Put (120mm) of ramp vereist
  - Frame leuning gemaakt van vierkante stalen buis
  - Afsluitbare deur(en)

    enkelvleugelig (1 of 2 zijden)

    Dubbelvleugelig (1 zijde)

    Afhankelijk van de configuratie zelfs "de hoek om"
  - Veiligheidsschakelaar op de deuren (voorkomt beweging als de deuren niet gesloten zijn)
  - Hoogwaardige poedercoating in RAL 3028-kleur
Omheining en etagedeuren
- Enkele of dubbele etagedeuren met gelast stalen buizenframe en metalen roostervulling in DB 703
- Gemotoriseerd deursluitsysteem met elektrische vergrendeling en dubbele bewaking (EU-typegoedkeuring)
- Omheining met massief, verzinkt machineveiligheidshek van het elevatec modulaire systeem 2.400 mm hoog (andere afmetingen mogelijk) met maaswijdte 20 x 200 mm in overeenstemming met Machinerichtlijn 2006-42-EG, EN 81-31
- Machineafschermingen en palen zijn gegalvaniseerd
Elektrische aansluiting
- Aandrijfvermogen motor 2 x 4KW
- Netaansluiting 3-fase + N + PE 400V 50 Hz
- Voedingskabel 5 x 2,5 mm² naar de schakelkast incl. 16 A CEE-stekkerdoos rood
- Voedingskabel moet apart gezekerd worden via een stroomonderbreker (ABB type B 4P 40A 30mA).
- Zekering van de toevoerleiding met 4-polige, 16 A stroomonderbreker, uitschakelkarakteristiek C of D
Operatie
- Automatische bijstelling van de positie van de transportkooi: wanneer zware ladingen worden geladen en gelost en de deur van de kooi open is, compenseert het besturingssysteem hoogteverschillen (verlenging van de ketting).
- Automatische bediening met oproep- en overbrengingsbesturing (systeem beweegt automatisch naar de betreffende verdieping)
- Bedieningskasten op elke verdieping (met noodstop)
- Alle bedieningselementen met positieherkenning van de lift (LED-lampje)
- Bedieningskast met Simatic touch panel voor bediening en terugkoppeling van de bedieningsstatus
- Bedieningssysteem met uitgebreide bediening voor geïnstrueerd personeel
- Vergrendelbare hoofdschakelaar
- Signaleringsapparaat voor akoestisch signaal
Beveiliging
- Elevatec veiligheidsvangvoorziening conform EN 81-50 en EN 81-20 (veiligheidscomponent EU-type getest door TÜV Süd)
- Kettingspanningssensor
- Permanente bewaking van de liftpositie door precisiemeetsysteem (veiligheidscomponent EU-type getest)
- Oversnelheidsdetectie volgens EN 81-31
- Veiligheidseindschakelaar
- Meetpen voor detectie van overbelasting (vanaf 1.000 kg laadvermogen)
- Gemotoriseerde deurvergrendeling met elektrische vergrendeling en dubbele bewaking (veiligheidscomponent getest door EU)
- Veiligheidsnet voor het vastzetten van de goederen
