Kundenprojektvorstellung: twin t fl mit besonderem Anforderungsprofil
Marc Bayer Sep 24, 2024 10:56:45 AM
Der Platz für den Einbau des Liftes war durch einen bestehenden Maschinenpark vorgegeben und sehr eng. Der Aufzug musste zudem zwischen bestehende Türe und Säule passen, eine Grube zum Versenken eine Hochbodenkorbes war technisch nicht realisierbar, der Bereich vor dem Aufzug ein Durchgang so dass auch eine Rampe nicht zu realisieren war.
Der Kunde kommt aus der holzverarbeitenden Industrie. In einer Halle, in der in erster Linie Metall bearbeitet wird, gab es in einem oberen Geschoss noch eine freie Fläche, welche bisher ungenutzt war und nun zu Lagerzwecken genutzt werden sollte.
Zielsetzung
Unser Kunde wollte die Fläche zur Lagerung zugänglich machen. Wichtig waren ihm besonders diese Punkte:
- Sehr wenig Platz zum Stellen des Aufzuges im Erdgeschoss durch bestehenden Maschinenpark
- Eine Grube konnte technisch nicht realisiert werden, für eine Rampe reicht die Fläche nicht aus da der Bereich vor dem Güteraufzug ein Durchgang ist
- 1000kg Nutzlast
- Korbfläche muss groß genug sein, um LKW-Reifen transportieren zu können
- Minimaler Schwenkbereich für die Geschosstüren aufgrund des Durchgangs
- Aufzug muss zwischen Türe mit Personenverkehr und eine Betonsäule platziert werden
- Die Höhe für den Durchgang im Obergeschoss war durch einen Leimbinder stark eingeschränkt
- Das Obergeschoss sollte vor Staub geschützt werden, eine klassische Stahlgittertüre kam nicht infrage
- Oben kein Platz für den Schwenkbereich einer Türe
Umsetzung Erdgeschoss

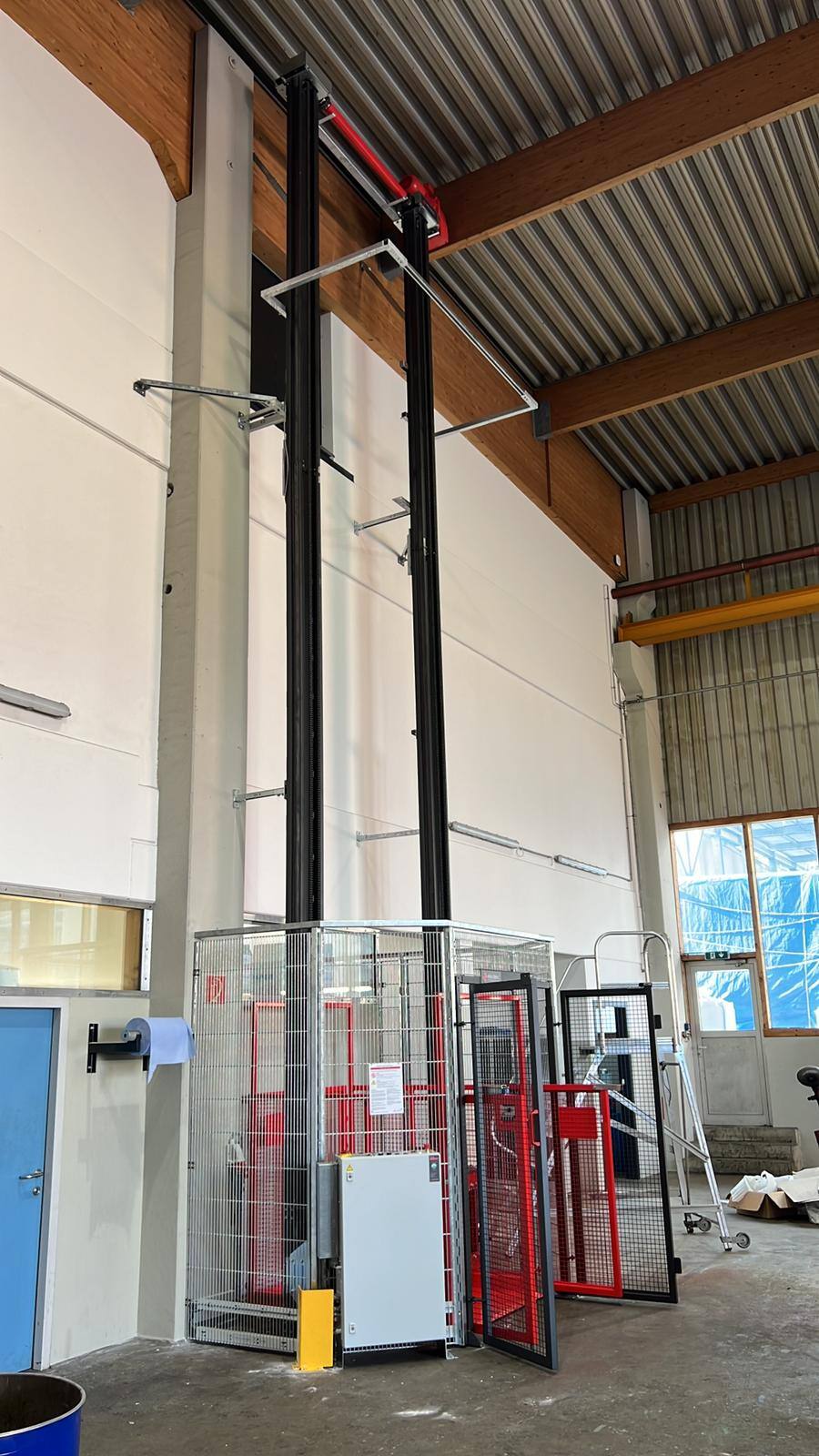

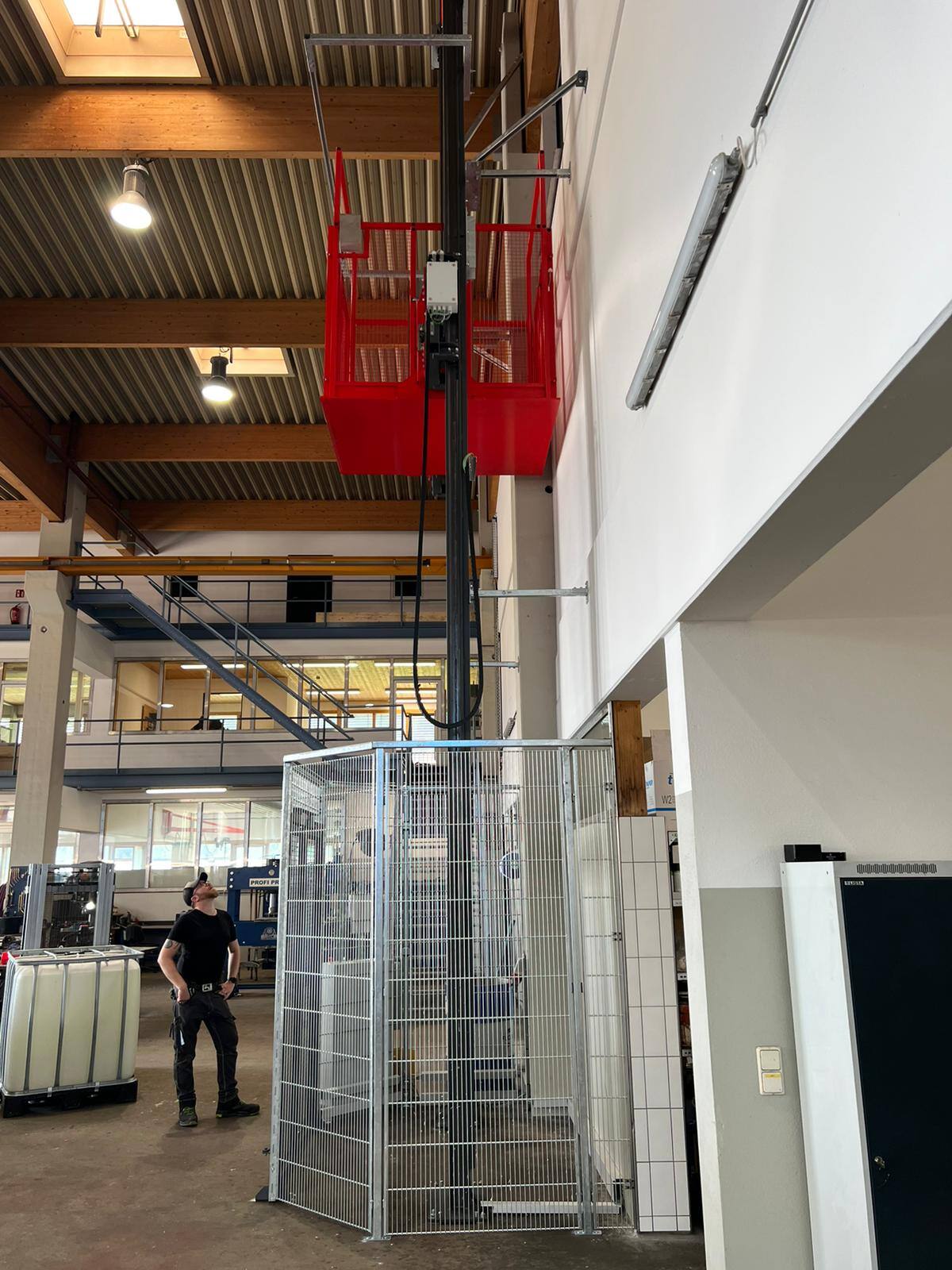

Der Aufzug wurde in Zusammenarbeit mit dem Kunden penibel auf die Anforderungen angepasst, Schritt für Schritt haben wir für die einzelnen Punkte eine Lösung erarbeitet und konnten uns trotzdem in unserem Baukastensystem bewegen.
Die Lösung beinhaltet folgendes:
- 1000kg Nutzlast trotz 15mm Flachboden durch kompakten Förderkorb mit zusätzlicher Aussteifung mit Bügeln
- Korbfläche ist ausreichend groß um LKW-Reifen zu transportieren

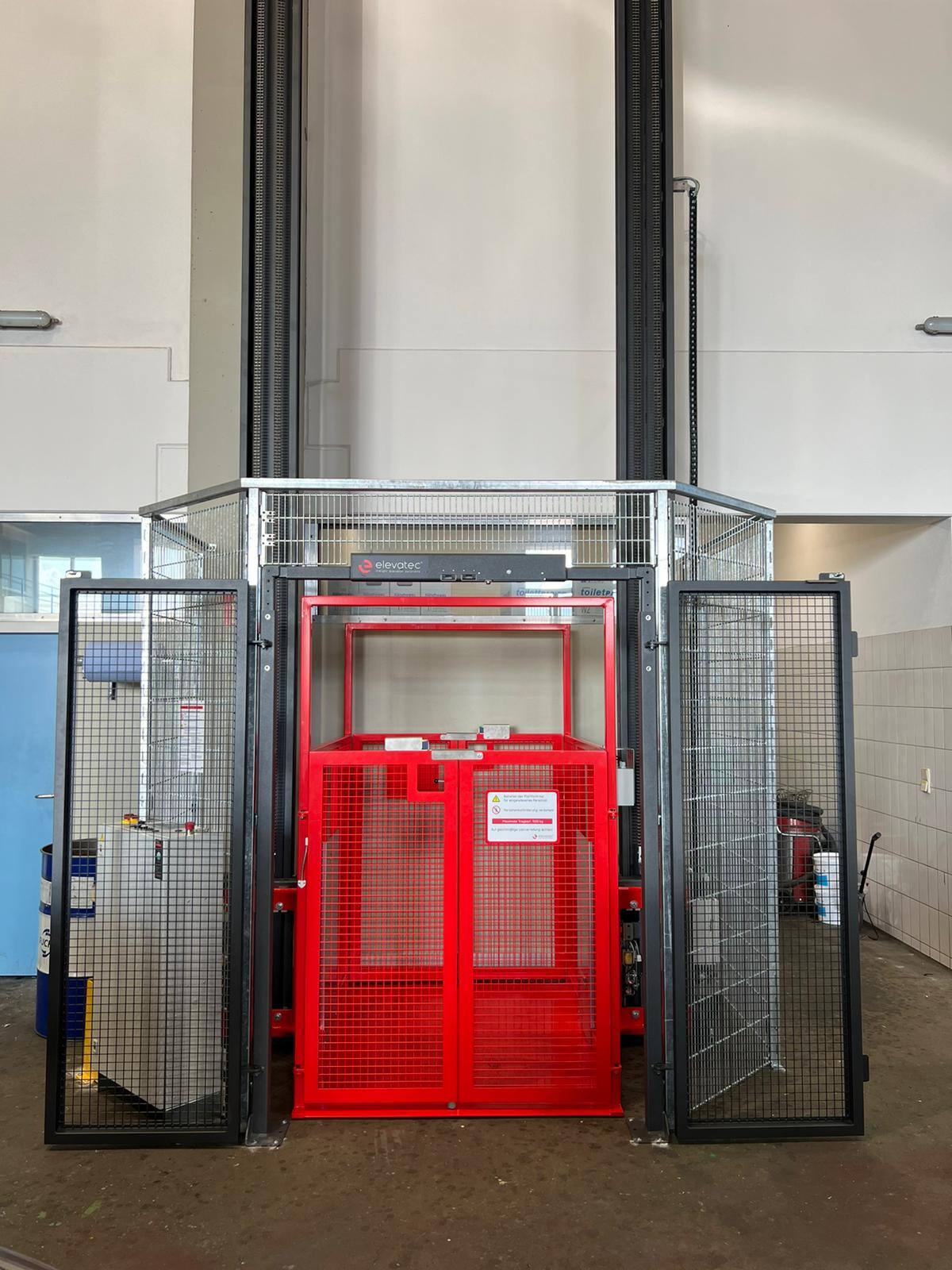

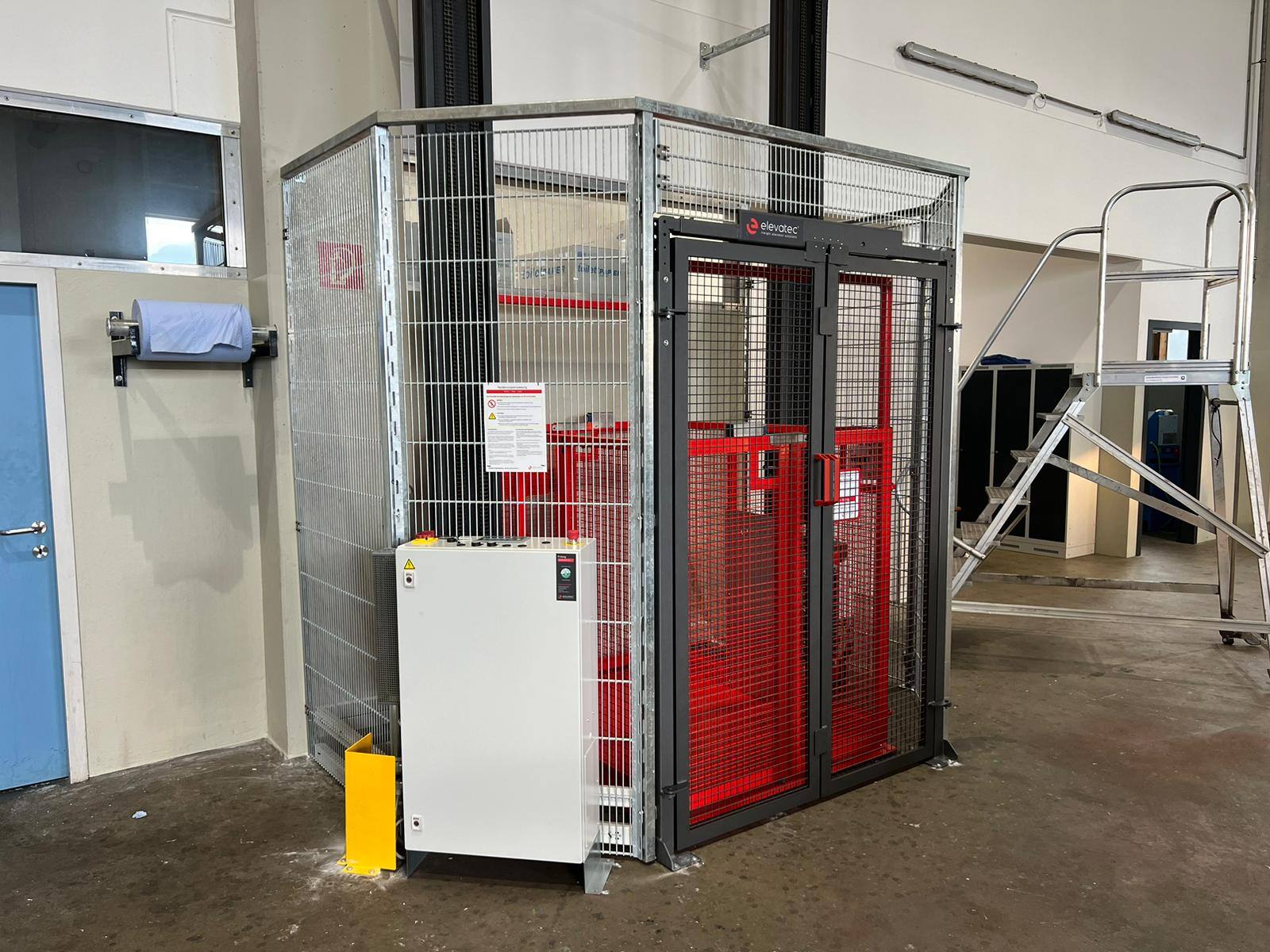

- Da die Grundfläche extrem begrenzt ist, haben wir die Einhausung so knapp wie möglich gestaltet und zudem kleine, doppelflügelige Türen eingesetzt.

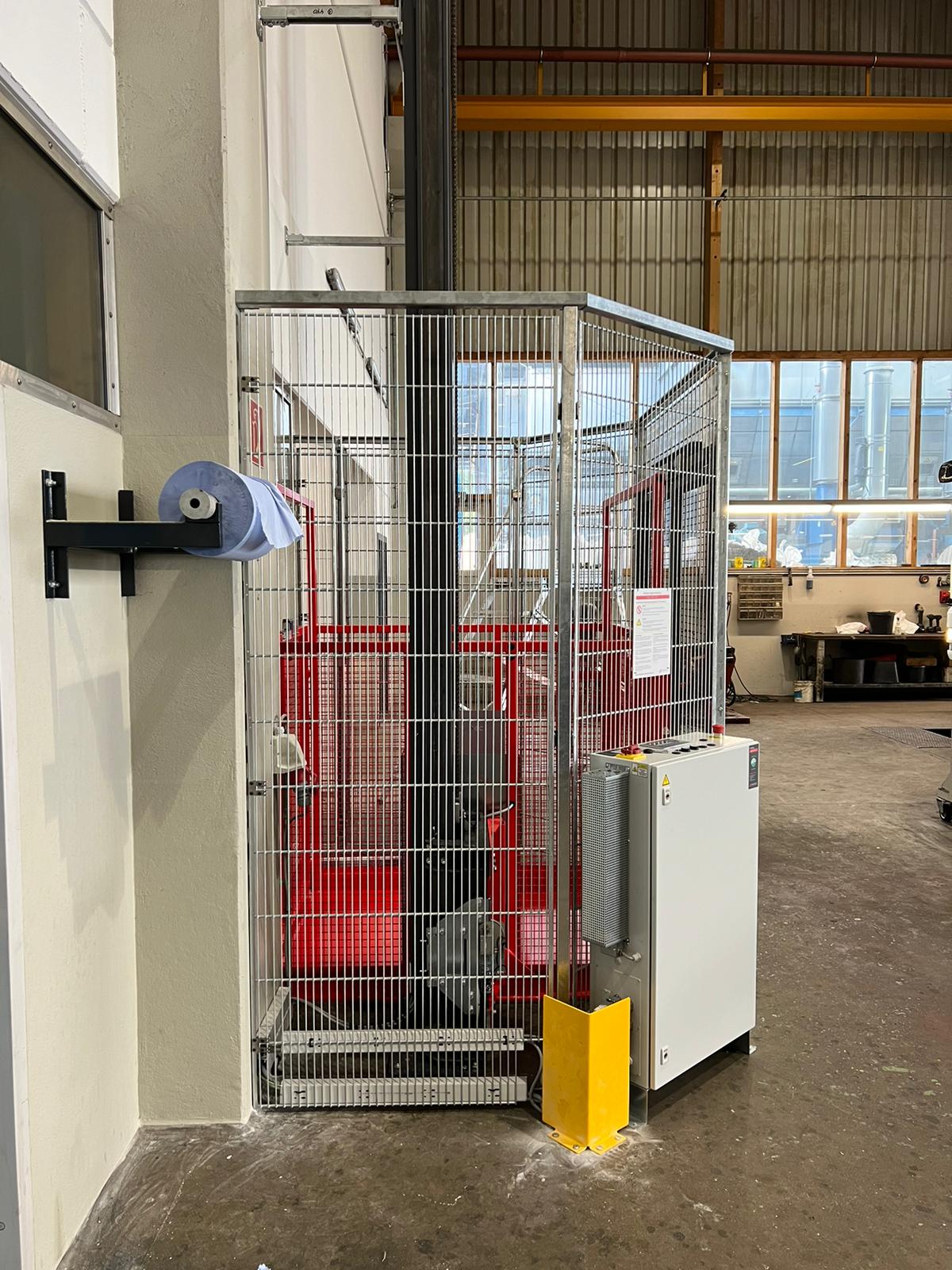

- Der Schaltschrank wurde platzsparend über Eck positioniert
- Der Durchgang für Personen rechts des Aufzuges ist durch die Einhausung mit Maschinenschutzgitter sicher und stets gewährleistet
Umsetzung Obergeschoss

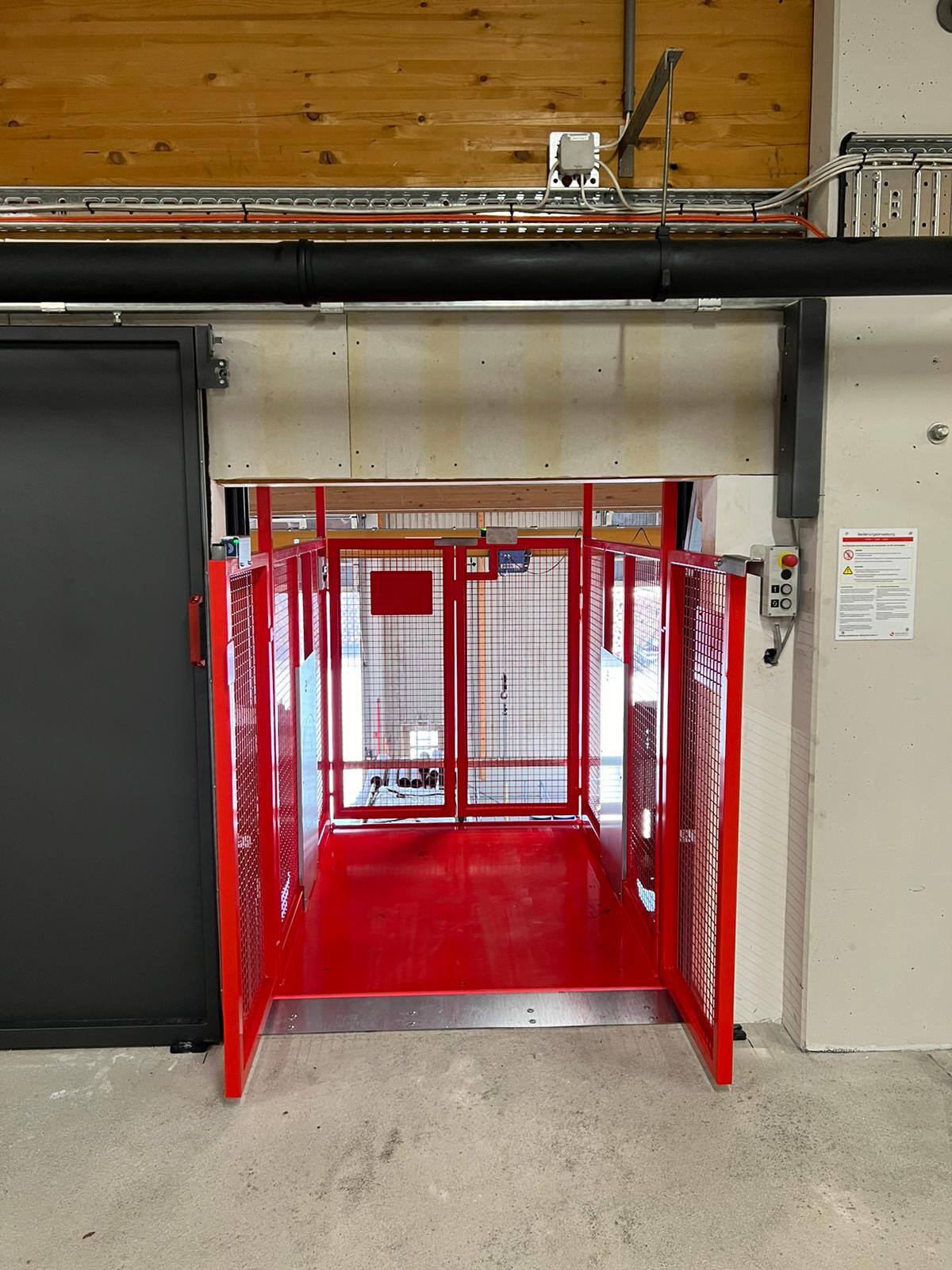

Durch die Anforderungen des Kunden kam nur ein geschlossene Schiebetüre aus dem elevatec-Baukasten infrage.

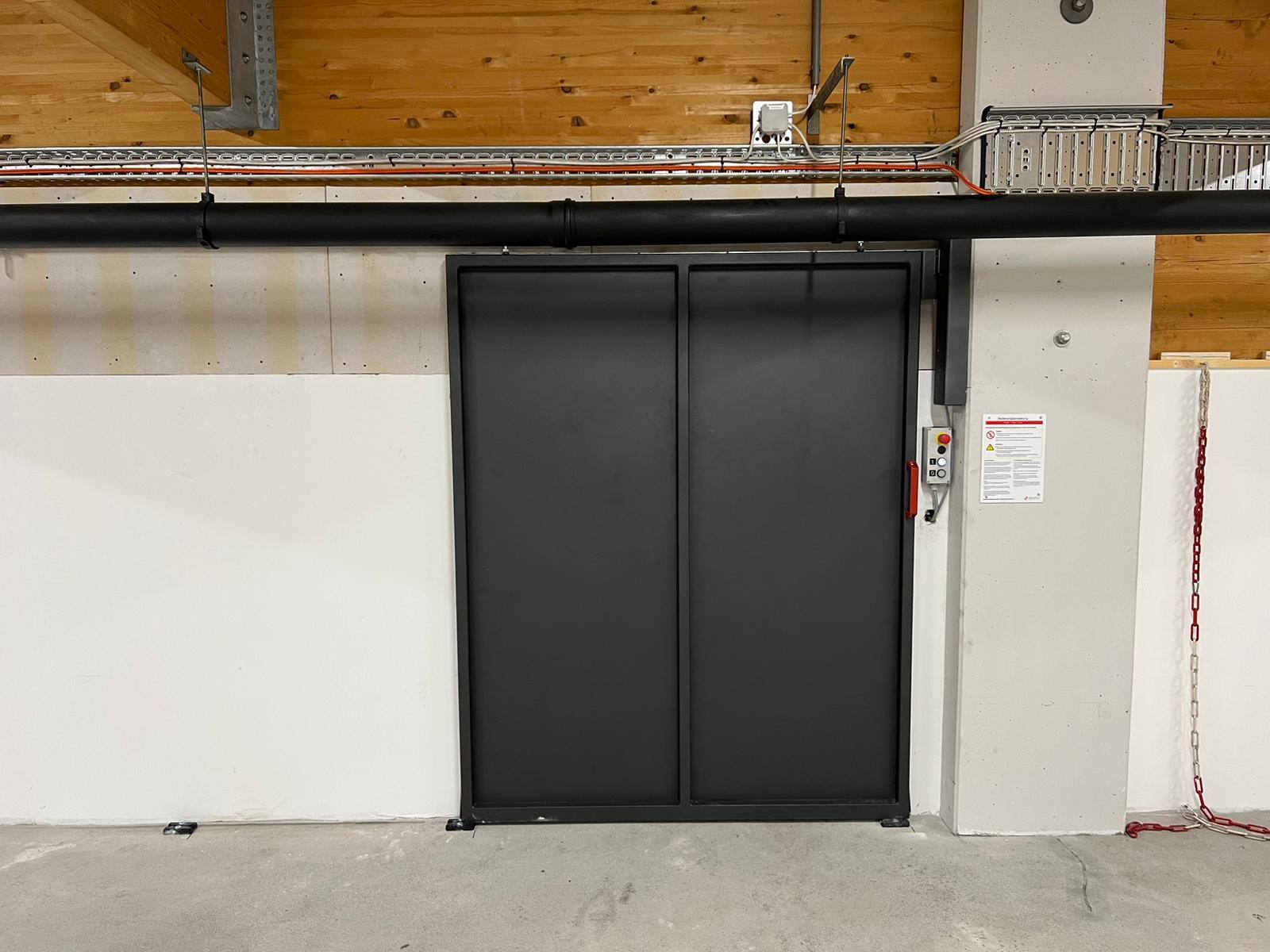

- Schiebetüre aus dem Baukasten, mit Blechfüllung
- Bürstendichtung zum Schutz vor Staub
- Aufzugschloss in Schiebetüre eingebunden, so dass sicher gestellt ist, dass sich die Türe nur öffnen lässt, wenn der Aufzug sich im Geschoss befindet.
Fazit
Ein sehr zufriedener Kunde, bei dem wir alle Anforderungen erfüllen konnten und uns trotzdem innerhalb des elevatec-Baukastensystems bewegt haben. Die Kombination der einzelnen Elemente schafft hierbei den Kundennutzen.
