Lastenaufzug mit 1 Hubsäule

Der schnelle und zuverlässige Einsäulenlift. Optimal für Paletten und Rollwägen.

700 kg Nutzlast
12m Hubhöhe
Nenngeschwindigkeit 15m/min
Standard-Korbgröße oder auch auf Maß
Korbtüren individuell je nach Anforderung
auch für den Außeneinsatz bestellbar

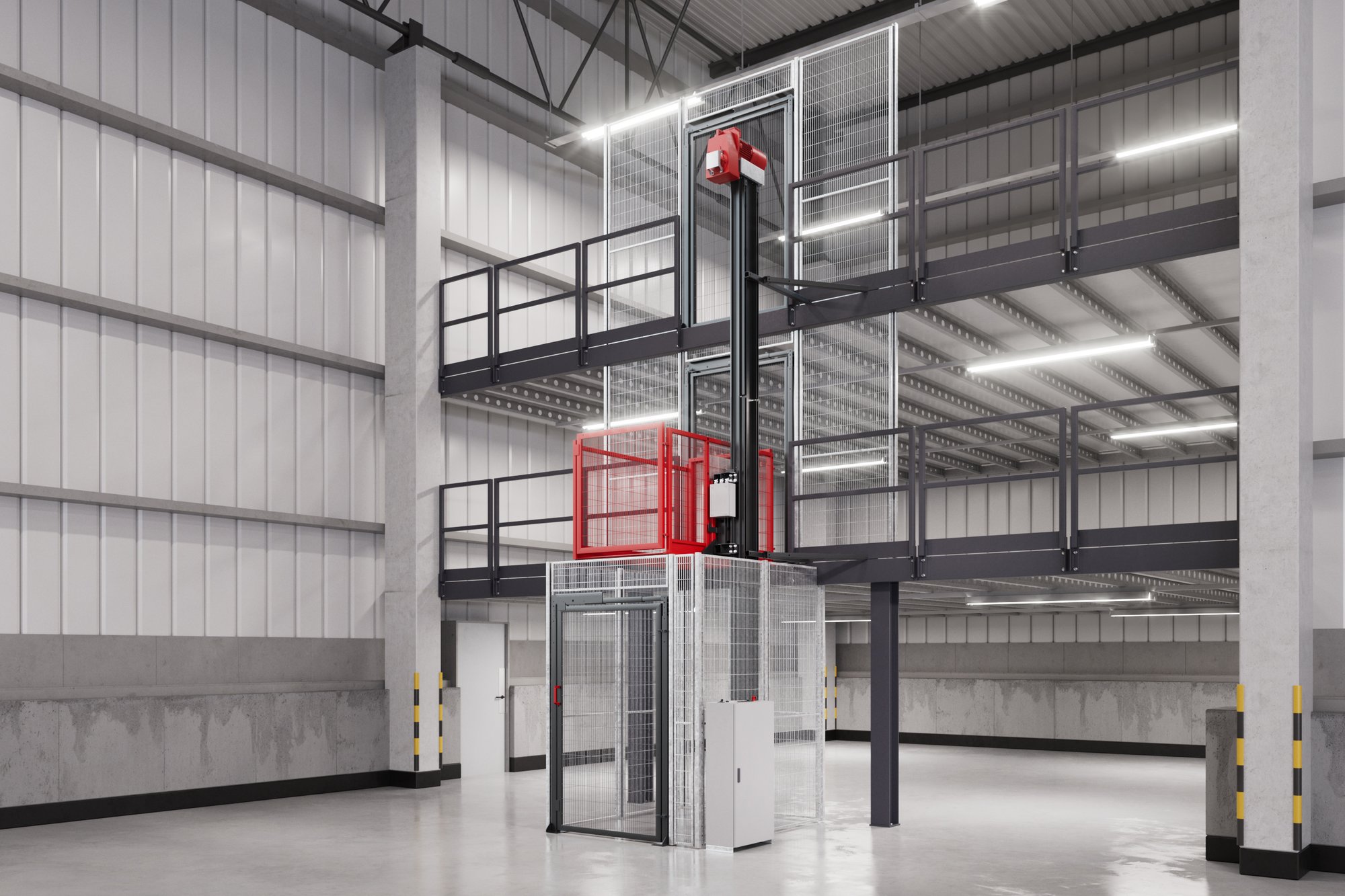

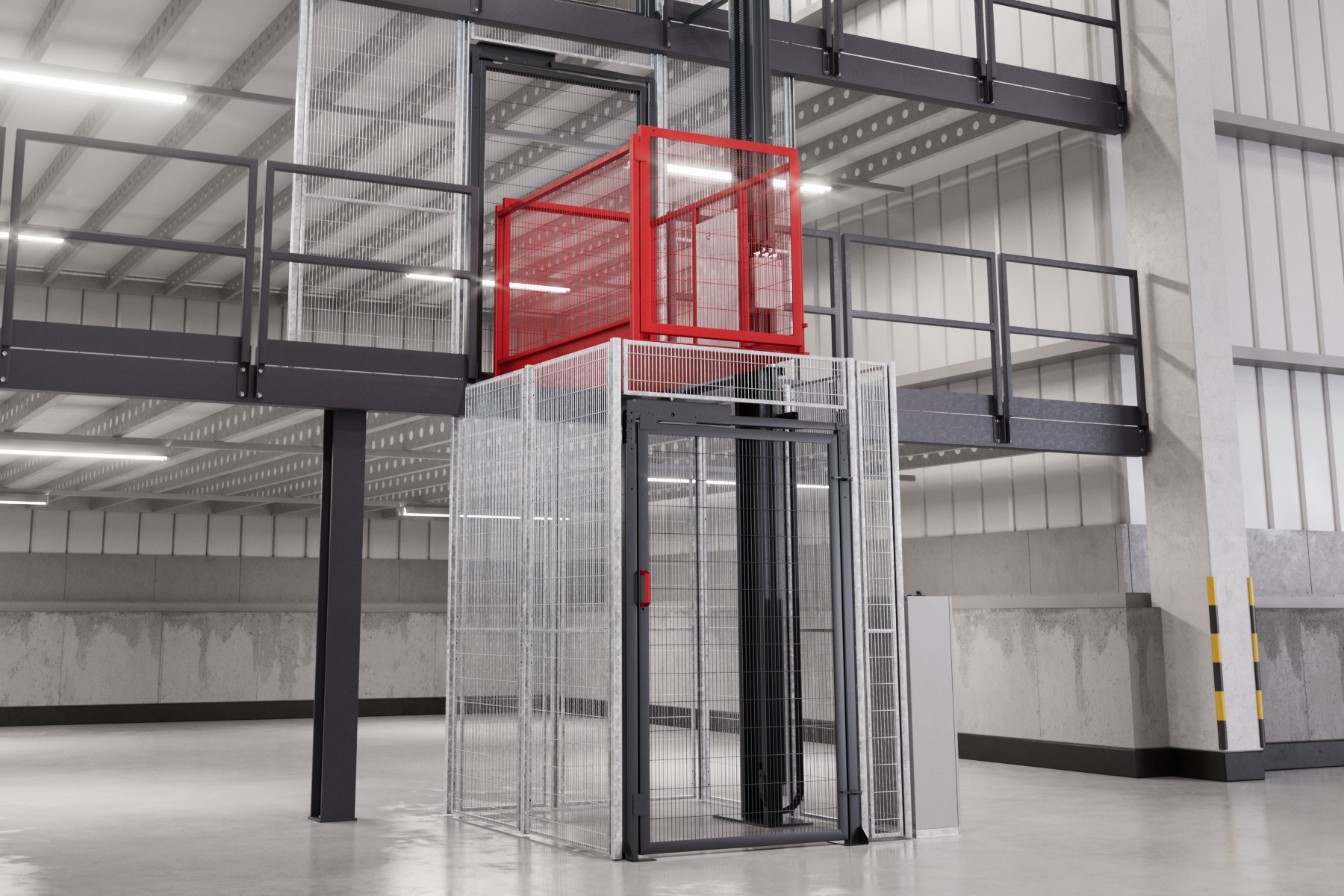

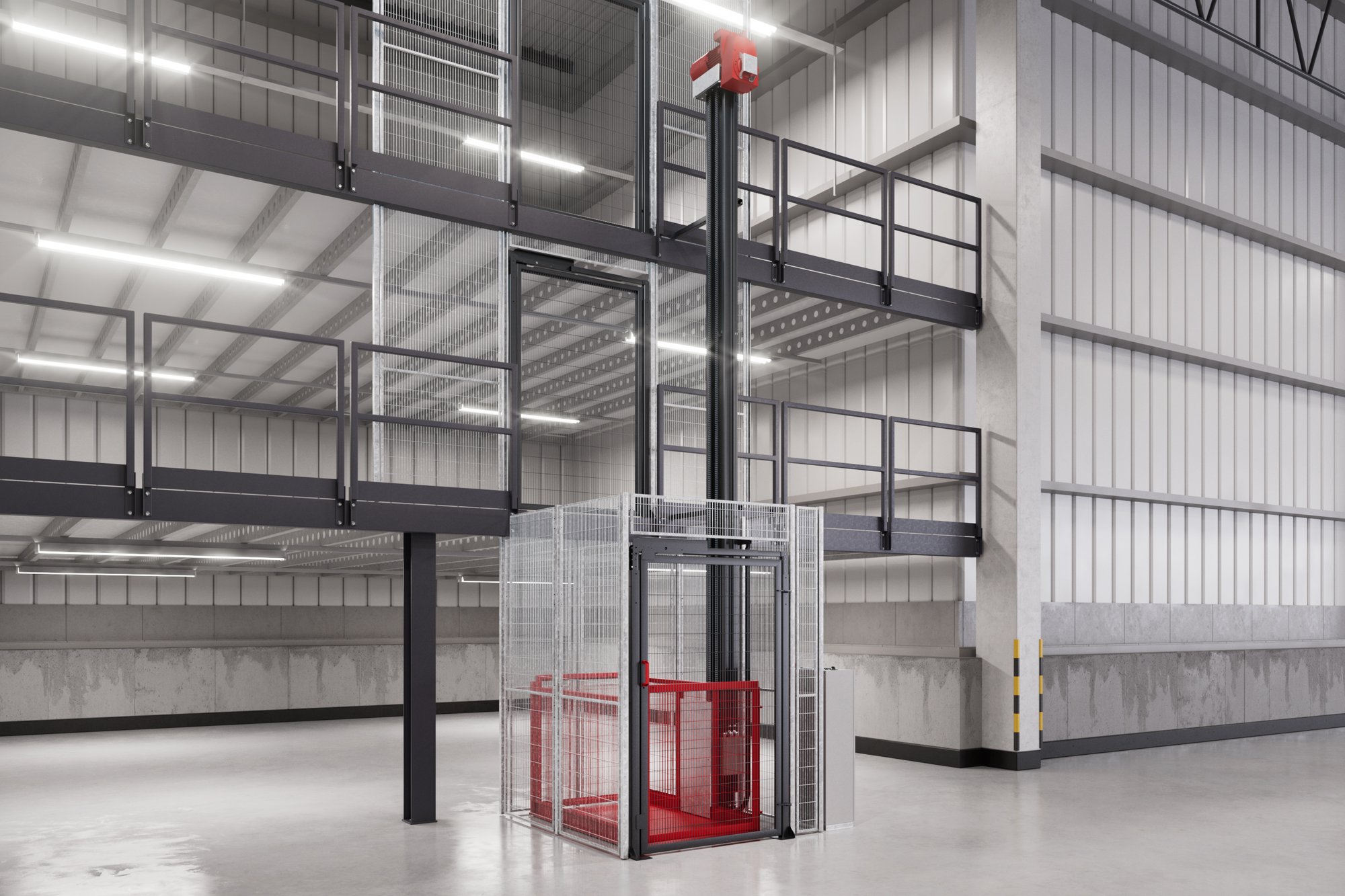

Der MONO ist der schnelle und zuverlässige, kettengetriebene Einsäulenlift mit bis zu 700 kg Nutzlast zum Transport von Waren und Gütern.

Die Standard-Förderkorbgröße ist für Paletten und Rollwagen optimiert- aber auch maßgefertigte Förderkörbe sind machbar. In der Flachbodenvariante (15mm) wird weder Grube noch Rampe benötigt.

Der Aufzug lässt sich mit minimalen Eingriffen ins Gebäude nachrüsten und beschränkt sich lediglich auf einige Befestigungspunkte. Die Montage ist auch ohne Überfahrt möglich, beim Hochbodenkorb wird lediglich eine kleine Grube von 120mm Tiefe oder alternativ eine optional lieferbare Rampe benötigt.

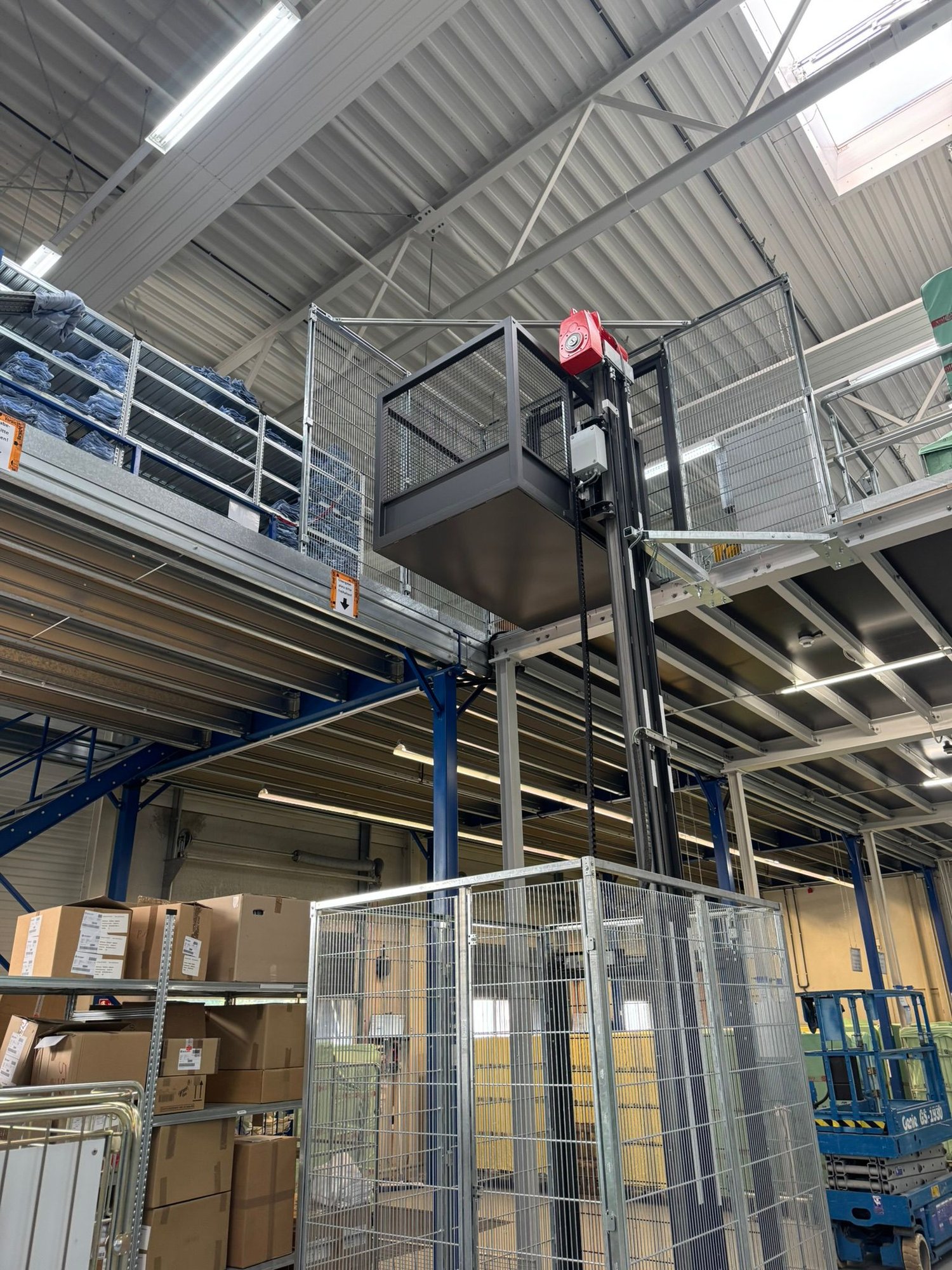

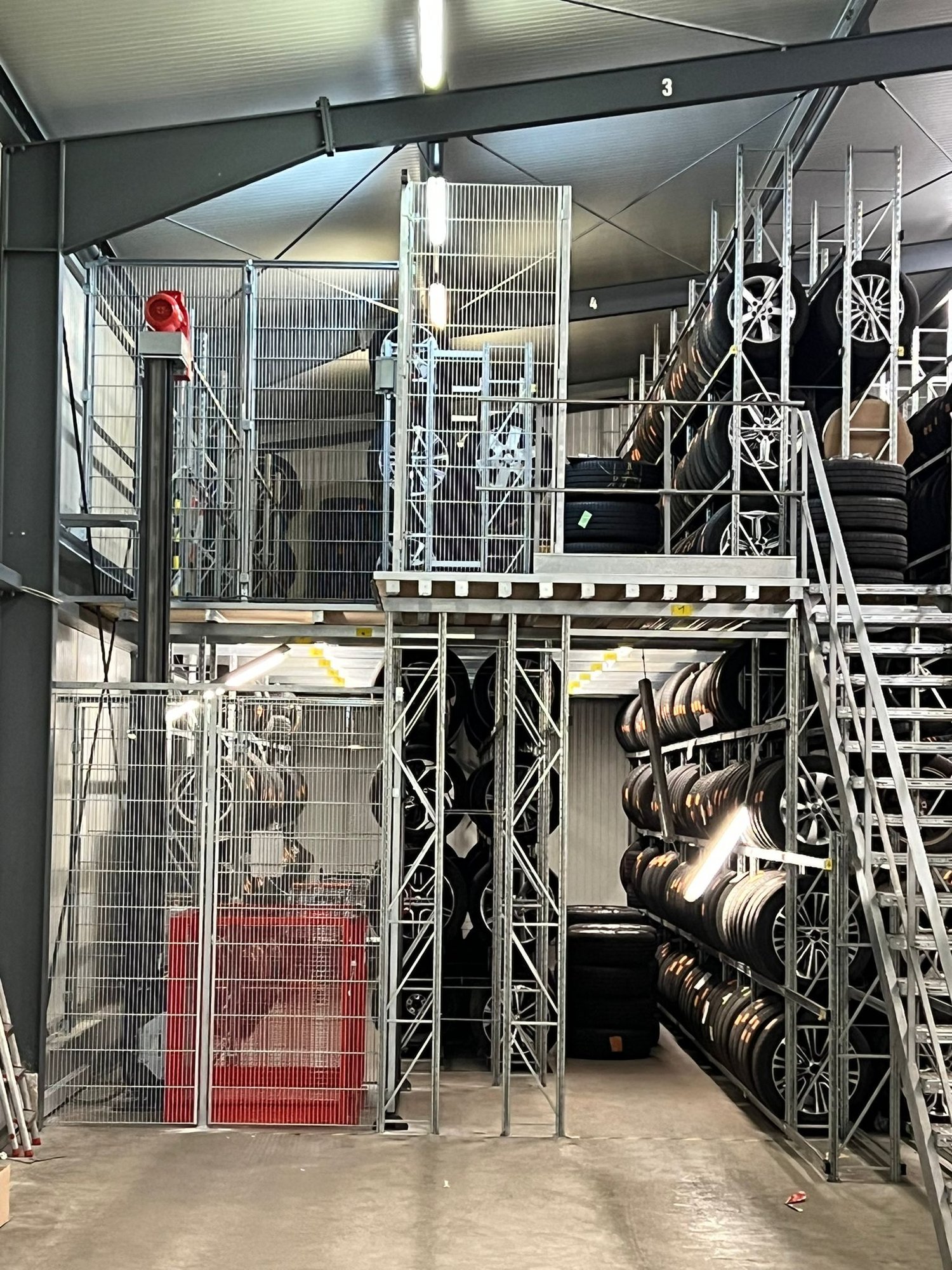

Die Hubsäule kann an einer Wand, Säule, Stahlbühne oder einem Regal befestigt werden. Mit unseren Befestigungskits können Abstände von mehreren Metern überbrückt werden.

Beim Be- und Entladen von schweren Lasten und geöffneter Förderkorbtüre gleicht die Steuerung Höhenunterschiede durch Kettenlängung automatisch aus. Personen dürfen den Förderkorb lediglich zum Be- oder Entladen betreten.

Optional kann der mono auch im Außenbereich eingesetzt werden.

Technische Daten zum MONO Lastenaufzug

Antrieb
- Nenngeschwindigkeit 15m/min
- Duplex-Kettenantrieb mit 8-fachem Sicherheitsfaktor gemäß EN 81-31
- Flachgetriebe mit Bremsmotor, geeignet für Dauerlauf S1
- Frequenzgeregelter Soft-Start und -Stop
- Hochleistungs-Stirnrad-Getriebe im geschlossenen Getriebegehäuse mit dauerhafter Ölschmierung
- Antriebswelle mit zwei Kettenrädern je Säule zum Antrieb der Duplex-Ketten
- Drehgeber zur permanenten Funktions- und Positionsüberwachung
- Antriebsleistung Motor 4KW
- Hubsäule und Schlitten in der Farbe „Eisenglimmer matt“ DB703
Förderkorb
- Flachbodenkorb
  - Massiver 15mm-Stahboden
  - Keine Rampe oder Grube notwendig
  - Rahmengeländer aus Vierkant-Stahlrohr
  - Angeschrägte Kante zum einfachen Auffahren auf den Förderkorb
  - Verriegelbare Türe(n)

    einflügelig (1 oder 2 Seiten)

    doppelflügelig (1 Seite)
  - Sicherheitsschalter an der Korbtüre (verhindert Fahrt bei nicht geschlossenen Türen)
  - hochwertig pulverbeschichtet in RAL 3028 „Reinrot“
- Hochbodenkorb
  - 90mm hohe Stahlrahmenkonstruktion mit durchgehender Stahlauflage
  - Einsatz mit Grube (120mm) oder Rampe (optional lieferbar)
  - Rahmengeländer aus Vierkant-Stahlrohr
  - Verriegelbare Türe(n) einflügelig (1 oder 2 Seiten)

    doppelflügelig (1 Seite)

    je nach Konstellation sogar „über Eck“
- - Sicherheitsschalter an den Türen (verhindert Fahrt bei nicht geschlossenen Türen)
  - hochwertig pulverbeschichtet in RAL 3028 „Reinrot“

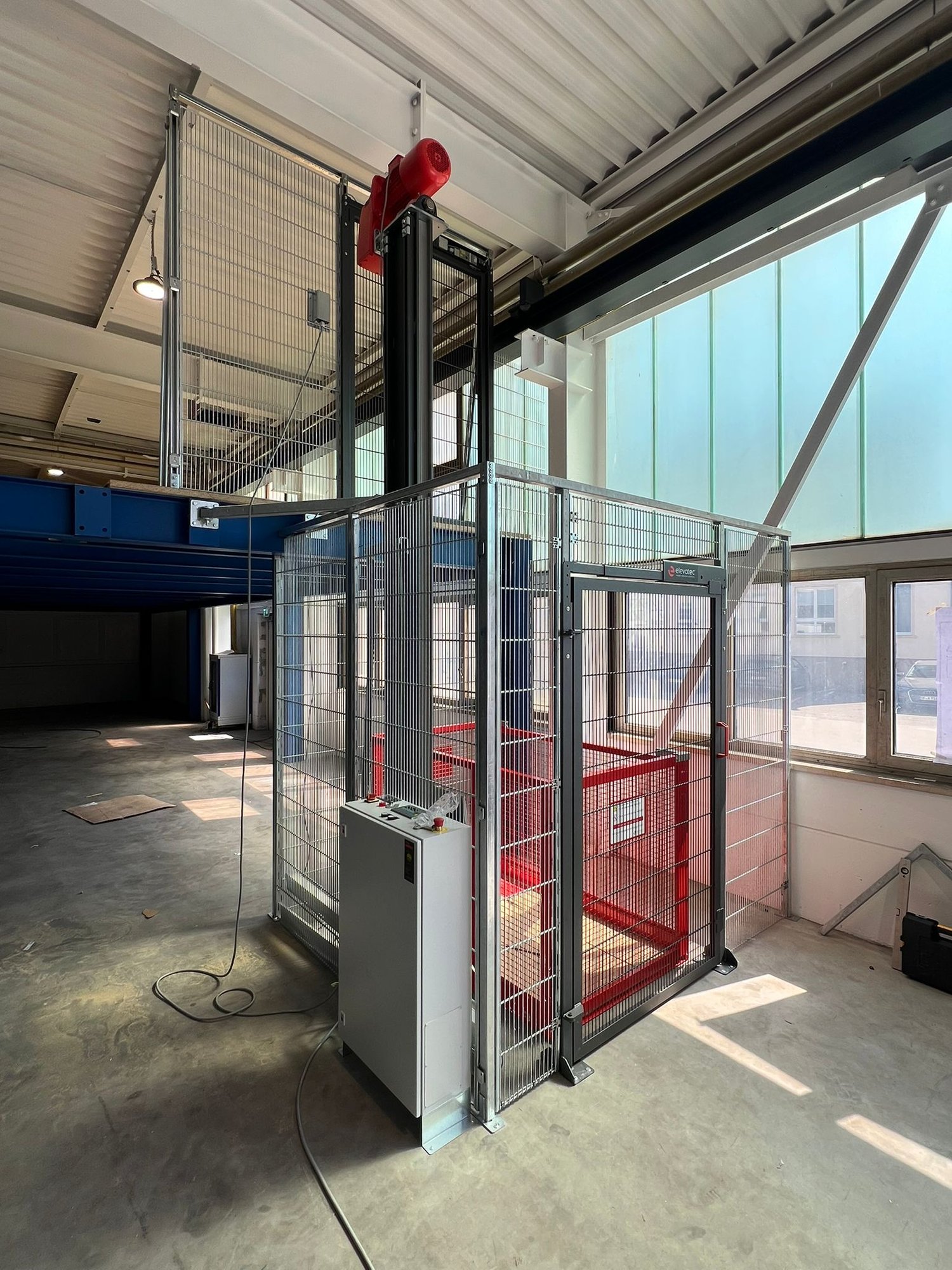

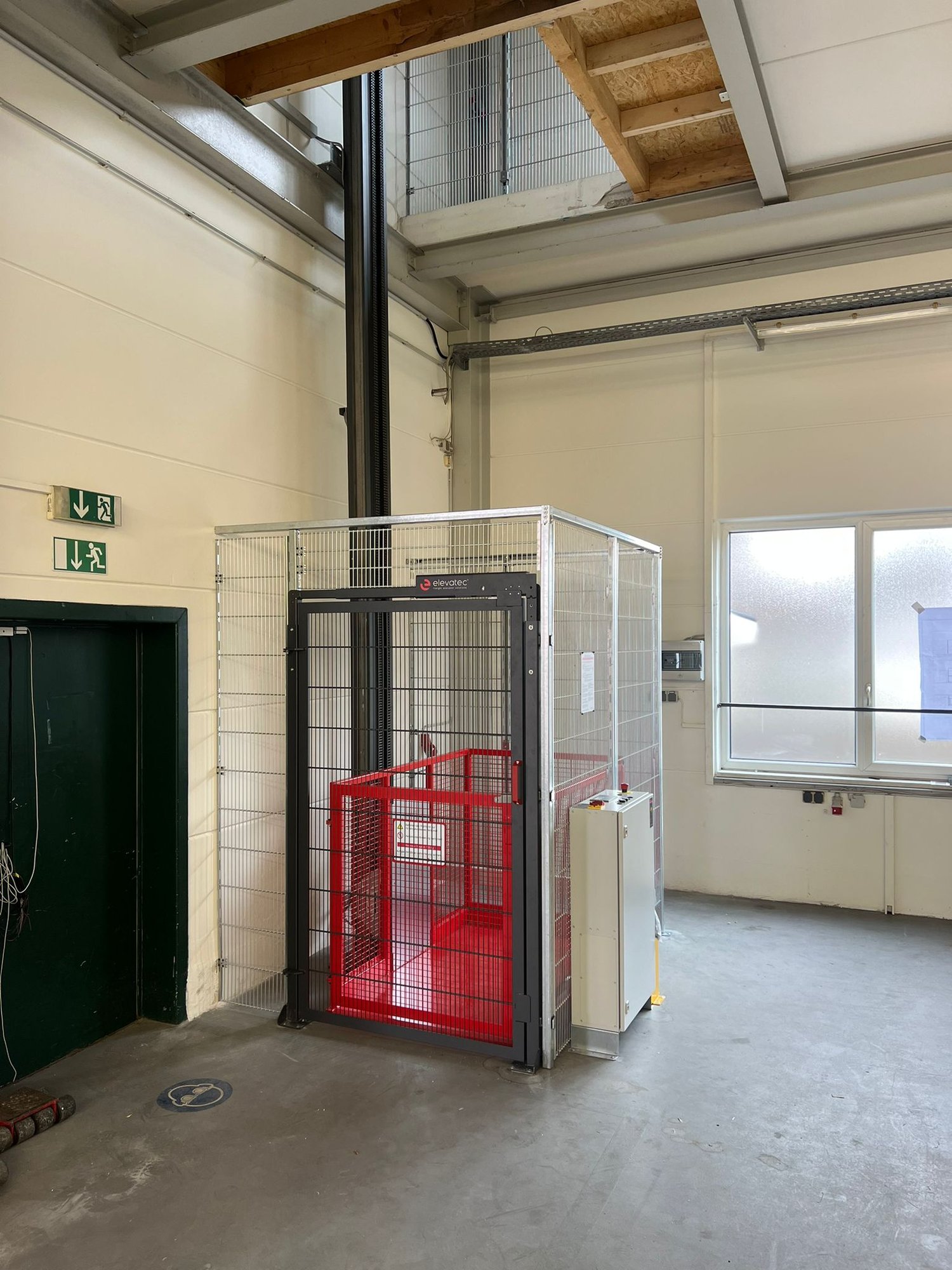

Einhausung und Geschosstüren
- Ein- oder doppelflügelige Geschosstüren mit geschweißtem Stahlrohrrahmen und stabiler Gitterfüllung in DB 703
- Türverriegelung motorgetrieben mit elektrisch verriegelter Fehlschließsicherung und doppelter Überwachung (EU-Baumustergeprüft)
- Einhausung mit massivem, verzinktem Maschinenschutzzaun aus dem elevatec-Baukasten 2.400 mm hoch (andere Maße möglich) mit Maschenweite 20 x 200 mm gemäß Maschinenrichtlinie 2006-42-EG, EN 81-31
- Maschinenschutzgitter und Stelen werden verzinkt
Elektroanschluss
- Antriebsleistung Motor 4KW
- Netzanschluss 3-phasig + N + PE 400V 50 Hz
- Zuleitung 5 x 2,5mm² bis zum Schaltschrank inkl. 16 A CEE-Steckdose rot
- Zuleitung muss separat über Fehlerschutzschalter (ABB Typ B 4P 40A 30mA) abgesichert werden.
- Absicherung der Zuleitung mit Sicherungsautomat 4 polig, 16 Amper, Auslösecharakteristik C oder D
Bedienung
- Automatische Nachregulierung der Förderkorbposition: beim Be- und Entladen mit schweren Lasten und geöffneter Korbtüre gleicht die Steuerung Höhenunterschiede aus (Kettenlängung).
- Automatikbetrieb mit Ruf- und Sendesteuerung (Anlage fährt automatisch in das jeweilige Geschoss)
- Bedienkästen in jedem Geschoss (mit Not-Aus)
- Alle Bedienelemente mit Liftpositionserkennung (LED-Leuchte)
- Schaltschrank mit Simatic-Touchpanel zur Steuerung und Rückmeldung des Betriebsstatus
- Steuerung mit erweiterter Bedienung für unterwiesenes Personal
- Abschließbarer Hauptschalter
- Signalgeber für Signalton
Sicherheit
- Elevatec-Sperrfangvorrichtung gemäß EN 81-50 und EN 81-20 (Sicherheitsbauteil EU-baumustergeprüft Tüv Süd)
- Kettenspannungssensor
- Permanente Überwachung der Liftposition durch Präzisionsmesssystem (Sicherheitsbauteil EU-baumustergeprüft)
- Übergeschwindigkeitserkennung gemäß EN 81-31
- Sicherheitsendschalter
- Messbolzen zur Überlasterkennung (ab 1.000 kg Nutzlast)
- Motorgetriebenes Türschloss mit elektrisch verriegelter Fehlschließsicherung und doppelter Überwachung (Sicherheitsbauteil EU-baumustergeprüft)
- Sicherheitsnetz zur Fixierung der Waren
