Lastenaufzug mit 2 Hubsäulen

Unterschiedliche Möglichkeiten der Hubsäulen-Anordnung machen ihn zum flexiblen Alleskönner.

1500 kg Nutzlast
12m Hubhöhe
Nenngeschwindigkeit 15m/min
Förderkorb nach Maß
Positionierung der Hubsäule variabel je nach Einsatzzweck
Ggf. mit Flachbodenkorb 15 mm
Auch für den Außeneinsatz bestellbar

Der TWIN ist der modulare Zweisäulenlift mit bis zu 1500 kg Nutzlast, der sich flexibel den Anforderungen der Umgebung durch die unterschiedlichen Möglichkeiten der Anordnung der Hubsäulen anpasst.

Der Aufzug lässt sich mit minimalen Eingriffen ins Gebäude nachrüsten und beschränkt sich lediglich auf einige Befestigungspunkte. Die Montage ist auch ohne Überfahrt möglich, beim Hochbodenkorb wird lediglich eine kleine Grube von 120mm Tiefe oder alternativ eine optional lieferbare Rampe benötigt.

Mit unseren Befestigungskits können Abstände von mehreren Metern überbrückt werden.

Beim Be- und Entladen von schweren Lasten und geöffneter Förderkorbtüre gleicht die Steuerung Höhenunterschiede durch Kettenlängung automatisch aus. Personen dürfen den Förderkorb lediglich zum Be- oder Entladen betreten.

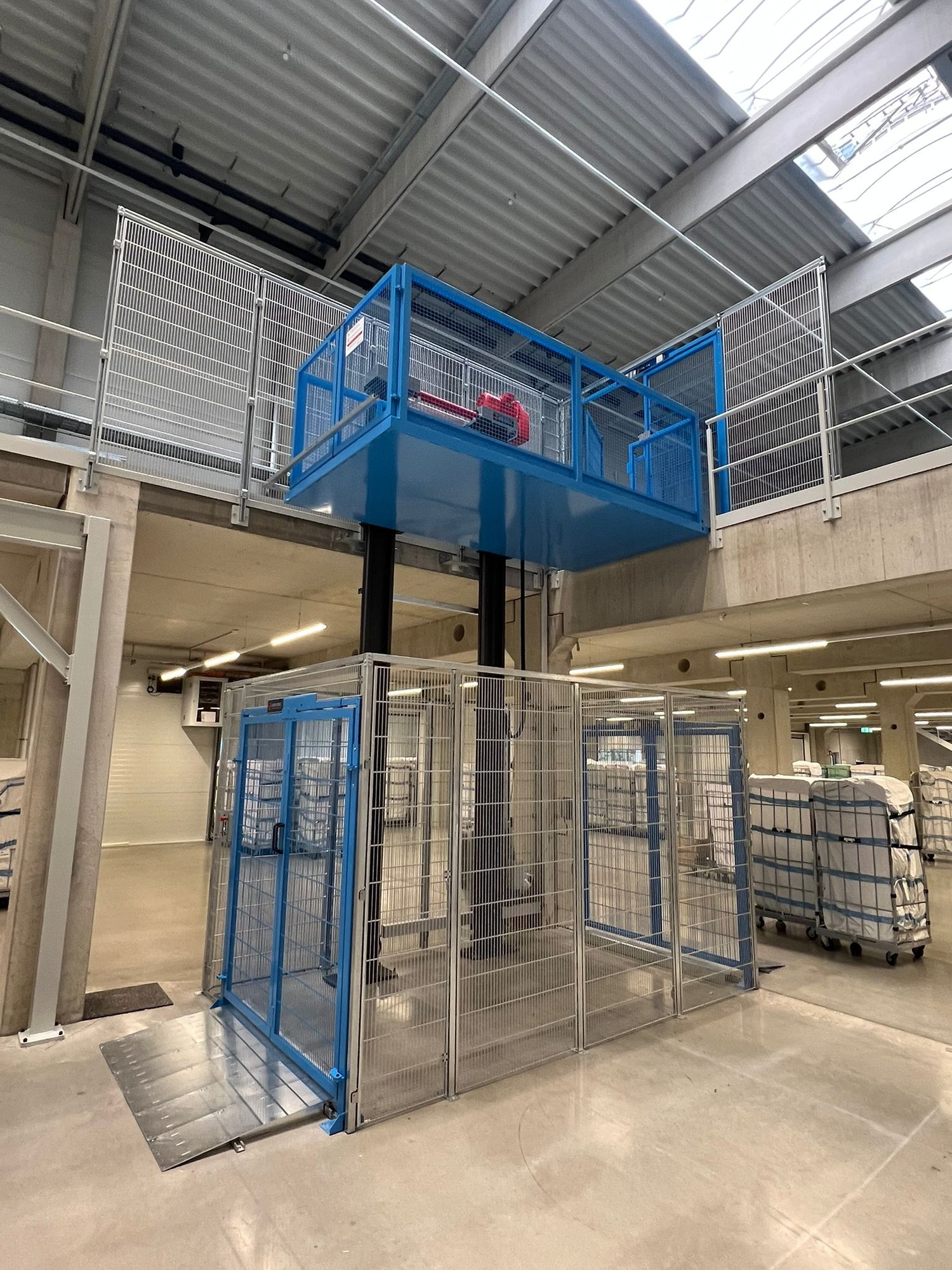

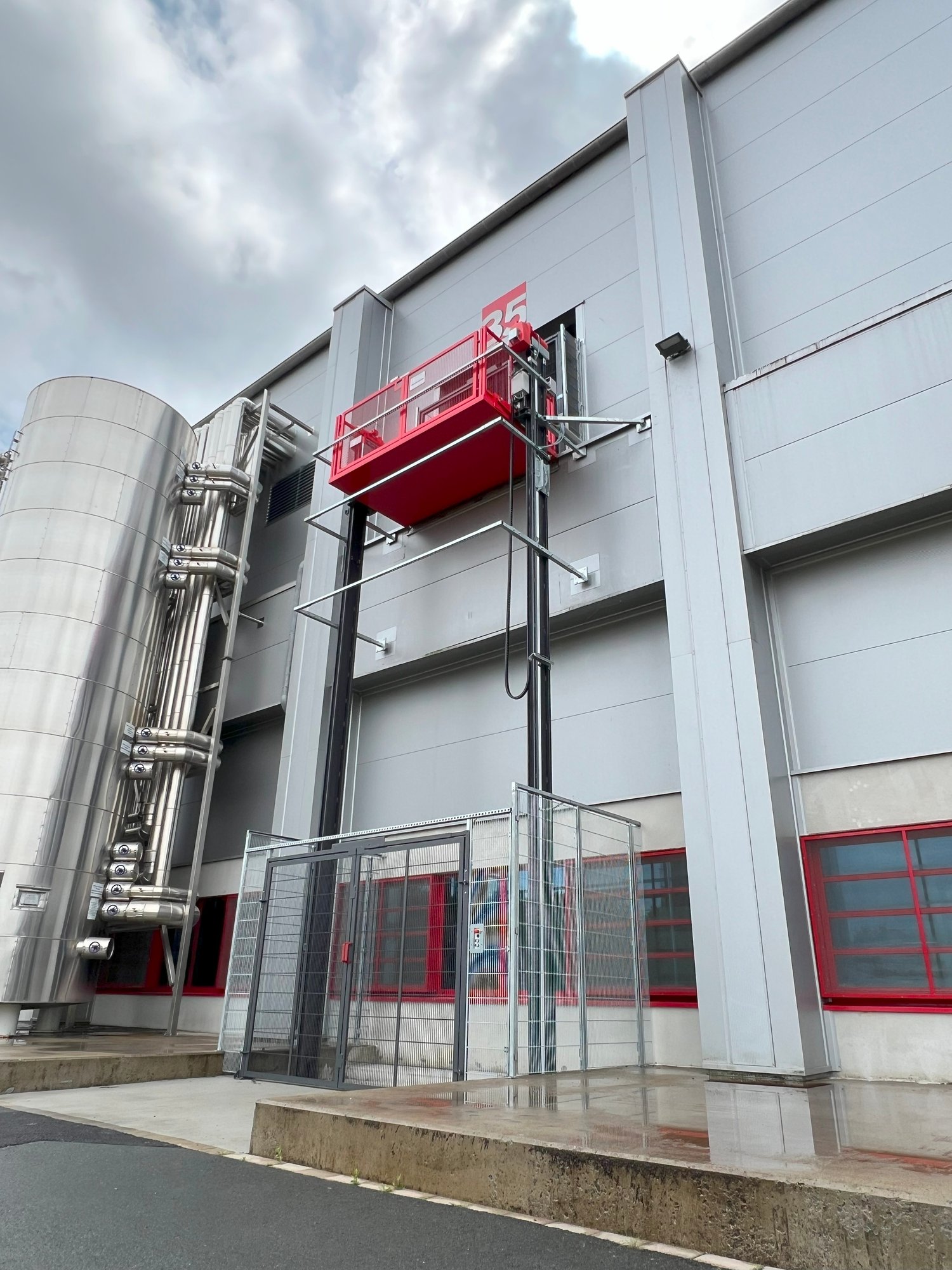

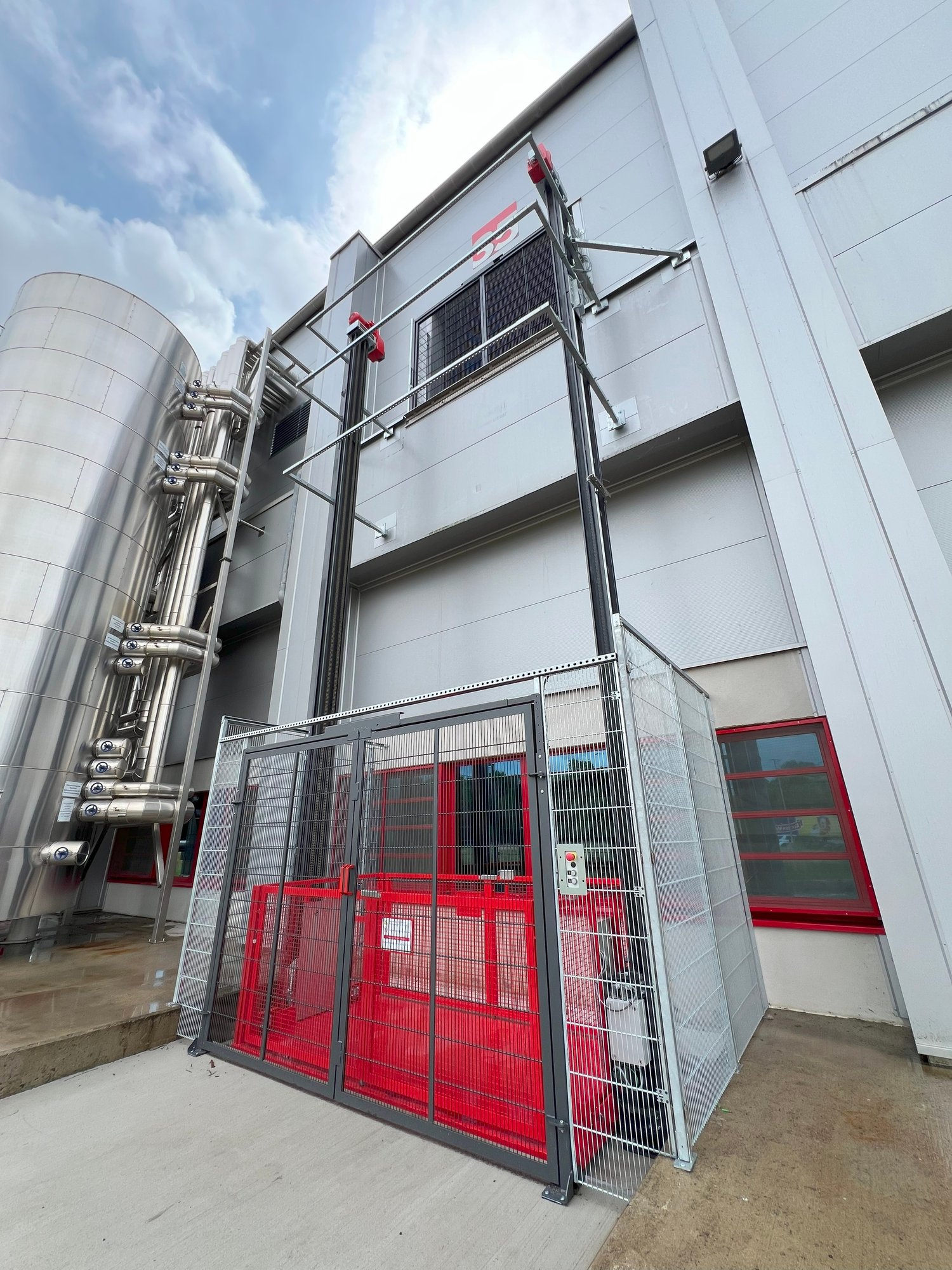

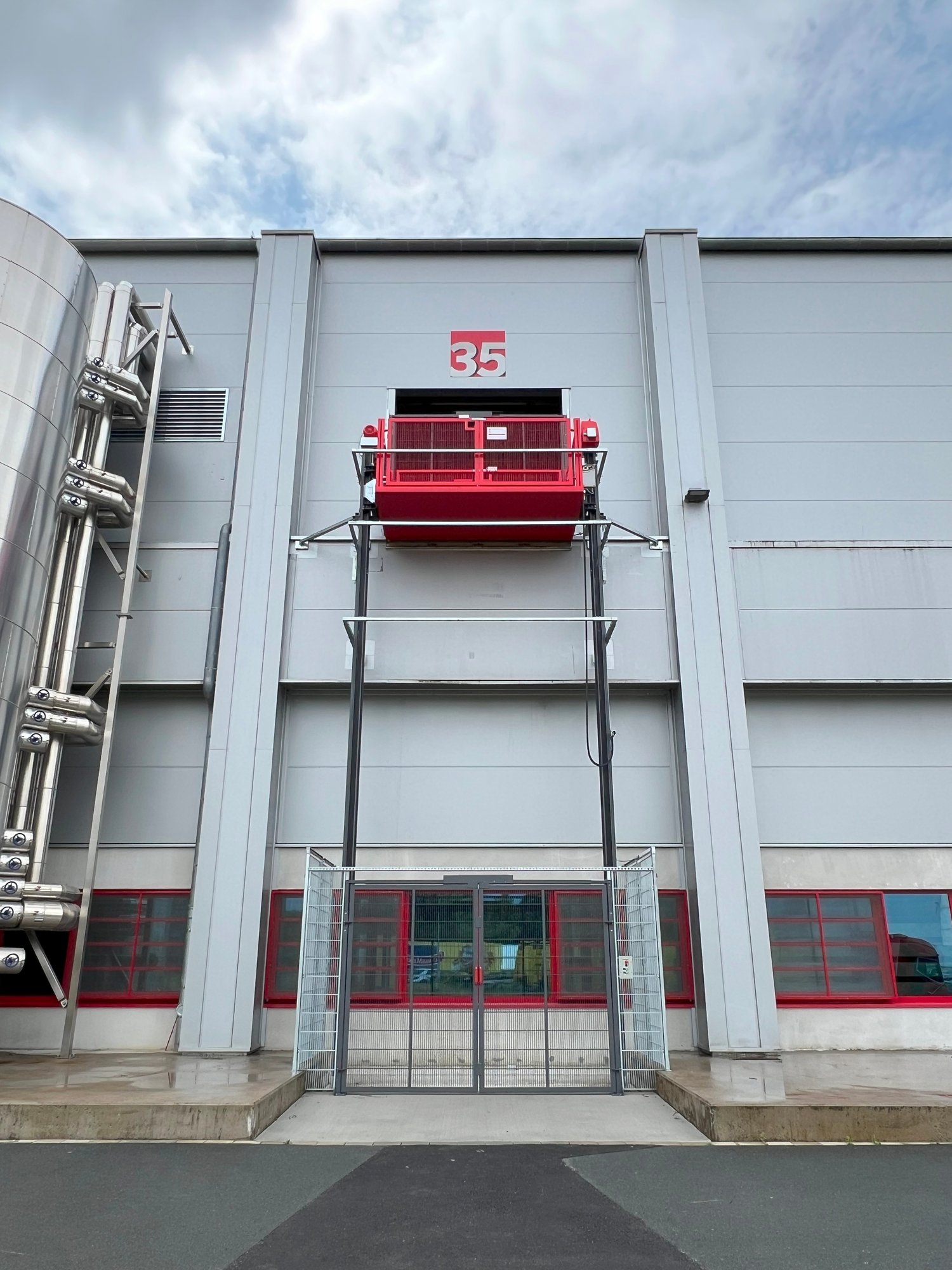

Optional kann der twin auch im Außenbereich eingesetzt werden.

TWIN S

Der klassische Zweisäulenlift mit Master- und Slavesäule. Die Antriebssäule ist über eine Welle mit der zweiten Säule verbunden. Die Säulen stehen üblicherweise auf einer Längsseite des Förderkorbes. Die Variante ist optimal für einen Standort an einer Wand oder Bühne geeignet.

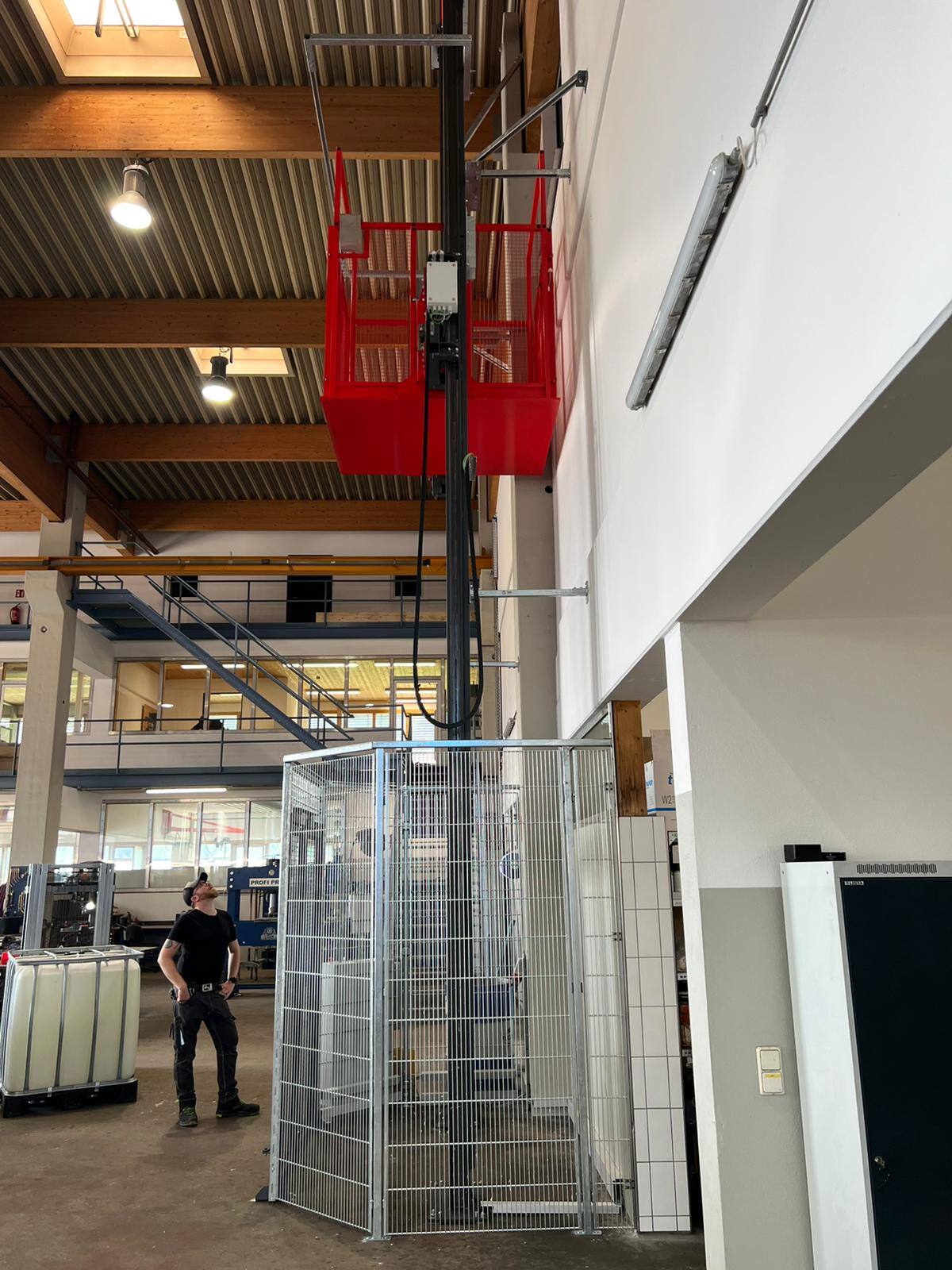

TWIN T

Bei dem selbsttragenden Zweisäulenlift wird die Welle, mit der Master- und Slavesäule verbunden sind, etwa 2.100 mm über dem Korbboden geführt. Die Variante für schwierige Einbausituationen mit ausreichend Platz.

TWIN F

Der selbsttragende Zweisäulenlift mit 2 Antrieben ist aufgrund seiner geringen Standfläche die Lösung bei beengten Platzverhältnissen.

Technische Daten zum TWIN Lastenaufzug

Antrieb
- Nenngeschwindigkeit 15m/min
- Duplex-Kettenantrieb mit 8-fachem Sicherheitsfaktor gemäß EN 81-31
- Flachgetriebe mit Bremsmotor, geeignet für Dauerlauf S1
- Frequenzgeregelter Soft-Start und -Stop
- Hochleistungs-Stirnrad-Getriebe im geschlossenen Getriebegehäuse mit dauerhafter Ölschmierung
- Antriebswelle mit zwei Kettenrädern je Säule zum Antrieb der Duplex-Ketten
- Drehgeber zur permanenten Funktions- und Positionsüberwachung
- Antriebsleistung Motor 4KW (Twin F 2 x 4KW)
- Hubsäule und Schlitten in der Farbe „Eisenglimmer matt“ DB703
Förderkorb
- Flachbodenkorb (nur Twin T und Twin F)
  - Massiver 15mm-Stahboden
  - keine Grube oder Rampe notwendig
  - Rahmengeländer aus Vierkant-Stahlrohr
  - Angeschrägte Kante zum einfachen Auffahren auf den Förderkorb
  - Verriegelbare Türe(n)

    einflügelig (1 oder 2 Seiten)

    doppelflügelig (1 Seite)
  - Sicherheitsschalter an der Korbtüre (verhindert Fahrt bei nicht geschlossenen Türen)
  - hochwertig pulverbeschichtet in RAL 3028 „Reinrot“
- Hochbodenkorb
  - 90mm hohe Stahlrahmenkonstruktion mit durchgehender Stahlauflage
  - Grube 120mm Tiefe oder optional Rampe
  - Rahmengeländer aus Vierkant-Stahlrohr
  - Verriegelbare Türe(n)

    einflügelig (1 oder 2 Seiten)

    doppelflügelig (1 Seite)

    je nach Konstellation sogar „über Eck“
  - Sicherheitsschalter an den Türen (verhindert Fahrt bei nicht geschlossenen Türen)
  - hochwertig pulverbeschichtet in RAL 3028 „Reinrot“
Einhausung und Geschosstüren
- Ein- oder doppelflügelige Geschosstüren mit geschweißtem Stahlrohrrahmen und stabiler Gitterfüllung in DB 703
- Türverriegelung motorgetrieben mit elektrisch verriegelter Fehlschließsicherung und doppelter Überwachung (EU-Baumustergeprüft)
- Einhausung mit massivem, verzinktem Maschinenschutzzaun aus dem elevatec-Baukasten 2.400 mm hoch (andere Maße möglich) mit Maschenweite 20 x 200 mm gemäß Maschinenrichtlinie 2006-42-EG, EN 81-31
- Maschinenschutzgitter und Stelen werden verzinkt
Elektroanschluss
- Antriebsleistung Motor 4KW (Twin F 2 x 4KW)
- Netzanschluss 3-phasig + N + PE 400V 50 Hz
- Zuleitung 5 x 2,5mm² bis zum Schaltschrank inkl. 16 A CEE-Steckdose rot
- Zuleitung muss separat über Fehlerschutzschalter (ABB Typ B 4P 40A 30mA) abgesichert werden.
- Absicherung der Zuleitung mit Sicherungsautomat 4 polig, 16 Amper, Auslösecharakteristik C oder D
Bedienung
- Automatische Nachregulierung der Förderkorbposition: beim Be- und Entladen mit schweren Lasten und geöffneter Korbtüre gleicht die Steuerung Höhenunterschiede aus (Kettenlängung).
- Automatikbetrieb mit Ruf- und Sendesteuerung (Anlage fährt automatisch in das jeweilige Geschoss)
- Bedienkästen in jedem Geschoss (mit Not-Aus)
- Alle Bedienelemente mit Liftpositionserkennung (LED-Leuchte)
- Schaltschrank mit Simatic-Touchpanel zur Steuerung und Rückmeldung des Betriebsstatus
- Steuerung mit erweiterter Bedienung für unterwiesenes Personal
- Abschließbarer Hauptschalter
- Signalgeber für Signalton
Sicherheit
- Elevatec-Sperrfangvorrichtung gemäß EN 81-50 und EN 81-20 (Sicherheitsbauteil EU-baumustergeprüft Tüv Süd)
- Kettenspannungssensor
- Permanente Überwachung der Liftposition durch Präzisionsmesssystem (Sicherheitsbauteil EU-baumustergeprüft)
- Übergeschwindigkeitserkennung gemäß EN 81-31
- Sicherheitsendschalter
- Messbolzen zur Überlasterkennung (ab 1.000 kg Nutzlast)
- Motorgetriebenes Türschloss mit elektrisch verriegelter Fehlschließsicherung und doppelter Überwachung (Sicherheitsbauteil EU-baumustergeprüft)
- Sicherheitsnetz zur Fixierung der Waren
